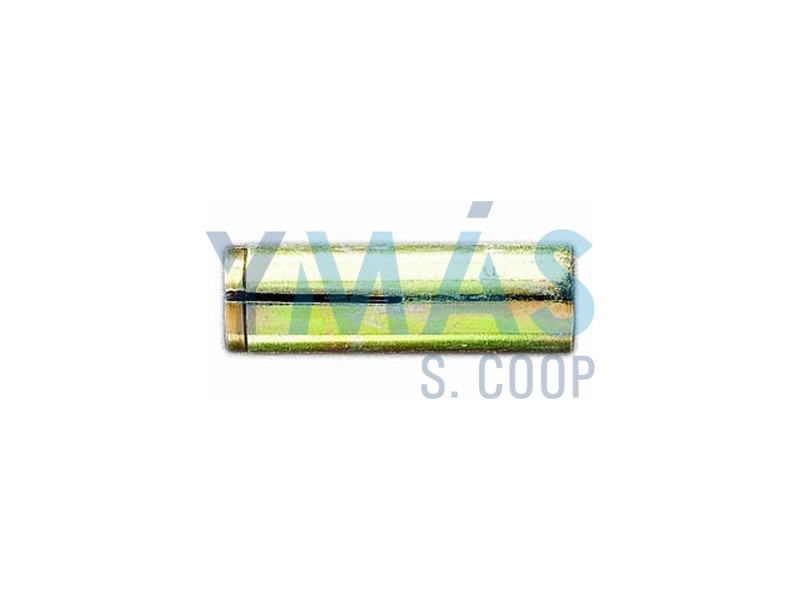

ANCLAJE HEMBRA M-16 HENOM16
zoom_in
  • ANCLAJE HEMBRA M-16 HENOM16

ANCLAJE HEMBRA M-16 HENOM16

ANCLAJE HEMBRA M-16 HENOM16

Material/Recubrimiento:

Zincado

Tipo de Carga:

Cargas altas

Sector de aplicación:

Ventilación y calefacción, Aire acondicionado y radiadores, Material eléctrico, Elevación, Ascensoristas, Placa yeso, Carpinteria madera, Mobiliario urbano/deportivo

Características técnicas

Material Zincado
Acabado Zincado
Peso del artículo (en kg) 0.1059
Medida M16 x 65 Ø20
L 65
Prof. mín. Anclaje 65
Prof. mín. de taladro 70
Profundidad efectiva 65
Par de apriete (Nm) 60
Ø Broca 20
Ø Elemento a fijar 18
Espesor mín. material base 130
Distancia min. entre ejes "B" 195
Distancia min. al borde "A" 98
M (”) M16
M x L M16
Extracción hormigón no-fisurado 733
Cizalladura hormigón no-fisurado 1893
11184

Ficha técnica

Acabado
Zincado
Peso del artículo (en kg)
0.1059
Medida
M16 x 65 Ø20
Material
Zincado
L
65
M x L
M16
Extracción hormigón no-fisurado
733
Par de Apriete (Nm)
60
Ø Broca
20
M (”)
M16
Prof. mín. Anclaje
65
Prof. mín. de taladro
70
Profundidad efectiva
65
Ø Elemento a fijar
18
Espesor mín. material base
130
Distancia min. entre ejes "B"
195
Distancia min. al borde "A"
98
Cizalladura hormigón no-fisurado
1893

Descargar

Ficha técnica

Descargar (2.78MB)
